一、产品介绍

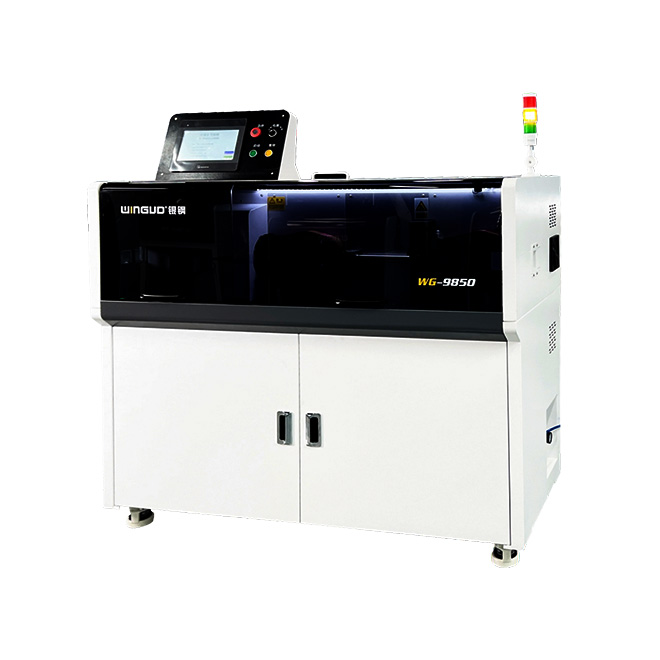

WG-9850、WG-9850L是一款采用微电脑控制的新型电缆加工设备，主要针对新能源电机，新能源配置线，电动汽车电池盒线缆，充电桩和充电枪，电控，BMC所用高、低压动力线的加工，本机采用了旋转切割的方式，无需更换刀片，就可对所有不同规格型号的电缆线进行切断和剥皮加工。电缆线的加工参数和工序一但储存好，可以在几秒钟内检索出来直接加工线缆，该机型的推出彻底解决了大平方线带屏蔽线的加工难题。
二、产品特点
1.主要用于EV线缆及多层线缆的裁断剥皮加工
2.伺服电机控制送料机构，自动调校中心，送料精准
3.独特的旋转刀头设计，自动定心校正，切割精准
4.本机装有编码器，可对线的长度和剥头长度进行修正
5.独立可移位的双头架设计，使本机适用多种规格线材
6.本机具有省线功能
7.可定制为右进左出的设备
8.选配计米器;
9.预留MES硬件接口

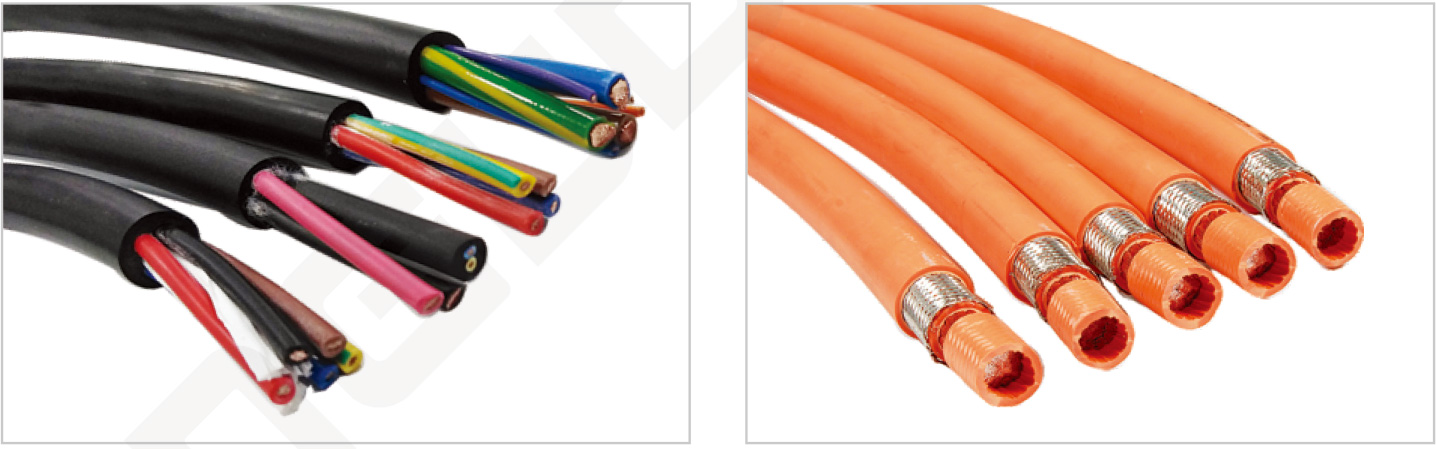

三、样线加工
四、产品参数
|
设备名称 |
WG-9850 |
WG-9850L |
|
剥线范围 |
6-120mm² |
6-150mm² |
|
线缆直径 |
6-25mm |
6-35mm |
|
最大剥皮长度 |
前端400mm/后端250mm |
前端400mm/后端250mm |
|
切断精度 |
±(0.1L%+1)mm |
士(0.1L%+1)mm |
|
切割深度单位 |
0.01mm |
0.01mm |
|
最大剥皮层数 |
6层 |
6层 |
|
刀片 |
切刀/剥刀/刺破刀 |
切刀/剥刀/刺破刀 |
|
电源 |
单相 AC220V 50/60Hz |
单相 AC220V 50/60Hz |
|
生产率 |
200-450pcs/h |
200-450pcs/h |
|
重量 |
400kg |
450kg |
|
尺寸 |
1500*700*1450mm |
1500*700*1450mm |
