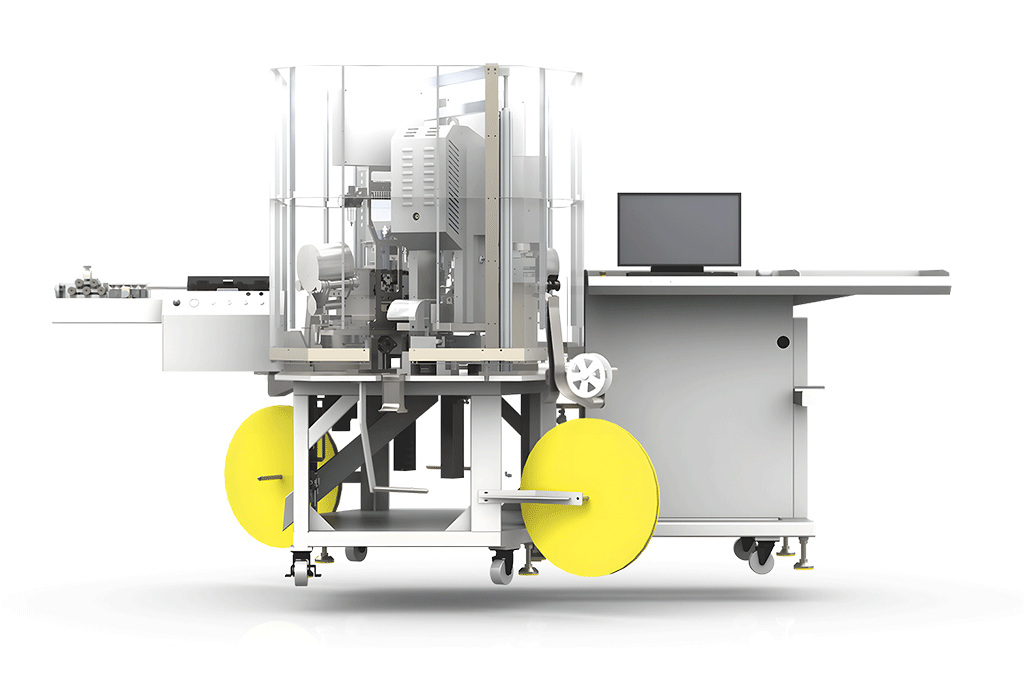

设备外观


设备特点

1.根据线盘尺寸配备自动送线机,完成双端自动裁切、剥皮和压接端子。
2.可根据需求搭载穿防水栓机构，完成自动穿栓;
3.选配定制功能;
4.配旋切剥皮机构，加工同轴线等特殊线缆；
5.激光打码机，线缆表面打码;
6.中间剥皮功能,实现线缆中间位置开窗;
7.根据需求配合适长度的皮带收线装置(标配2米长)

设备参数

设备名称	WG-9016全自动双头穿栓裁切剥皮压接机
开线范围	2-16mm²‌
压接范围	2-16mm²‌
加工长度	70-20000mm
线长误差	±(1+0.2%xL)mm
剥皮长度	前端0-18mm，后端0-18mm
切割精度	刀架重复精度0.02mm刀架微调量0.01mm
送线速度	MAX7M/S(根据线缆大小材质需做适当调整)
压接力度	≥80KN
穿栓精度	±0.2mm，一致性500/根小于0.2mm浮动
加工效率	线经4mm²长度1000mm单端穿雨塞>1500pcS/H双端压接
电源	三相 AC380V 50/60HZ
额定功率	≤5KW
重量	1800KG
外形尺寸	L8500*W1750*H1960mm
