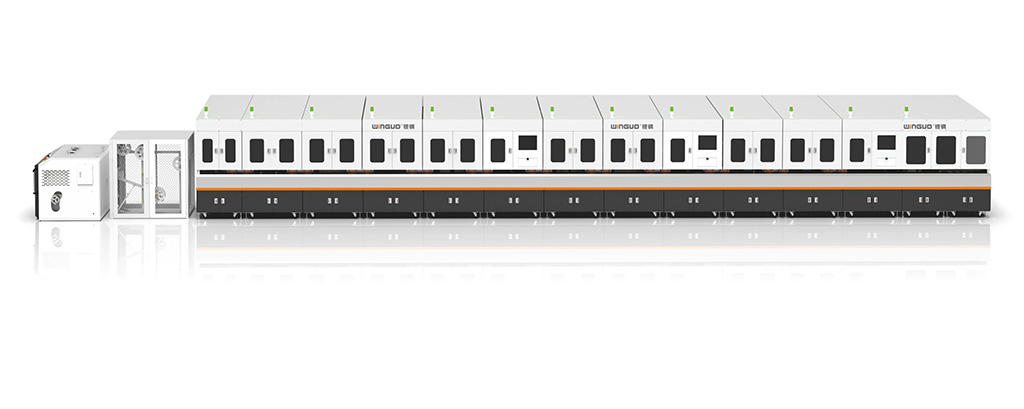

• 设备主要用于新能源高压线束的自动化加工，可完成自动送线、裁切、剥外皮、激光切铝箔、切编织、翻编织、剥内皮、屏蔽环压接、端子压接、护套装配AB端、自动NG品分拣、自动下线；
• 整机采用PLC总线控制通讯，全伺服动力系统，性能稳定；
• 触摸屏操作，所有加工参数可以保存，生产内容可根据需求编辑和派单；
• 采用知名品牌伺服马达、CCD视觉检测功能，过程品质实时监控，保证产品合格率；
• 压接机采用高精度伺服电机与PM-01压力管理系统，压接精度高稳定性强，压接过程实时监控；
• 自动化产线采用循环输送的传送方式，节省人工，提高生产效率；
• 设备整体采用模块化设计，方便后期产品换型，大大降低客户后期设备投入成本！

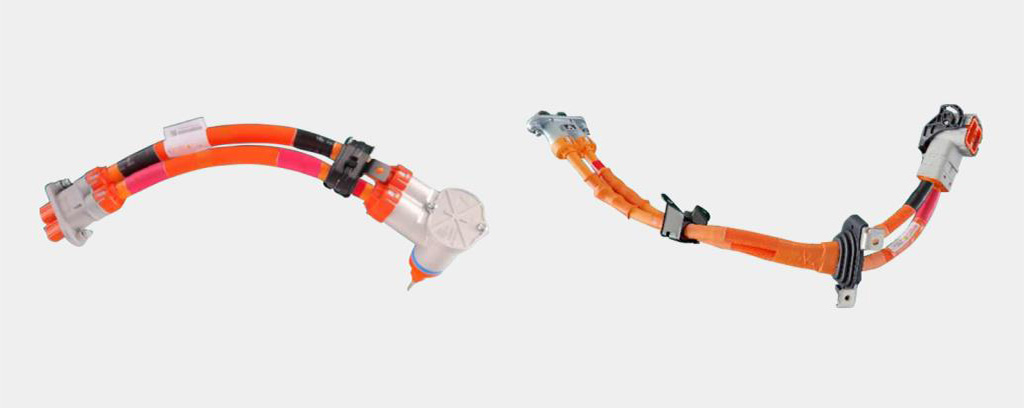

三、加工线材样品
四、设备参数
|
设备名称 |
新能源线束自动化生产线 |
|
适用线材 |
高压电缆线（2.5m㎡-90m㎡） |
|
加工长度 |
300-9999mm（可定制） |
|
伺服压机 |
≤30T |
|
产能 |
200pcs/h单端（具体以产品工艺为准） |
|
电源 |
3相380V/50Hz |
|
气源 |
0.5Mpa-0.7Mpa |
|
重量 |
约8000KG |
|
外形尺寸 |
L22000*W2000*H2000 |
|
功能 |
自动送线、裁切、剥外皮、激光切铝箔、切编织、翻编织、剥内皮、屏蔽环压接、端子压接、护套装配AB端、自动NG品分拣、自动下线 |
|
剥外皮功能 |
剥头长度0-80mm，剥头精度±0.5mm可全剥及半剥，切刀精度0.05mm，刀片寿命20万次（可监控记录刀片实际使用次数） |
|
激光剥铝箔 |
范围3-50mm，切割尺寸铝箔一圈残留尺寸小于外绝缘皮厚度，尖角残留尺寸≤4.5MM，切割精度±1mm，不伤编织网与绝缘皮 |
|
屏蔽网切割范围 |
屏蔽网裁切尺寸5-60mm,裁切长度精度为1.0mm，切刀深度精度0.05mm |
|
屏蔽网翻转 |
5-20mm（翻转整齐） |
|
剥内皮功能 |
剥内皮长度0-55mm，剥内皮精度±0.5，可全剥及半剥，切刀精度0.05mm，刀片寿命20万次（可记录刀片使用次数） |
|
生产节拍 |
单端≤18S（一个端子线束） |
