一、产品外观
银钢WG-9110HSD/VEH以太网手动上料生产线最新研发的专门针对汽车以太网线束加工设备，本机是手工定位上料工站，人工识别线材颜色后，上料到整形定位治具内，同时，颜色识别传感器判断，如放错，传感器报警，人工拿出重新插入整形定位治具，在线头顶端有一套深度传感器，在线材颜色放对，深度插入到位，上固定夹夹住线材等待旋转夹来取线
二.功能特点
1.本机是手工定位上料工站，人工识别线材颜色后，上线到整形定位治具内，同时，颜色识别传感器判断，如放错，传感器报警，人工拿出从新插入整形定位治具，在线头顶端有一套深度传感器，在线材颜色放对，深度插入到位，上固定夹夹住线材等待旋转夹来取线;
2.预留MES硬件接口。

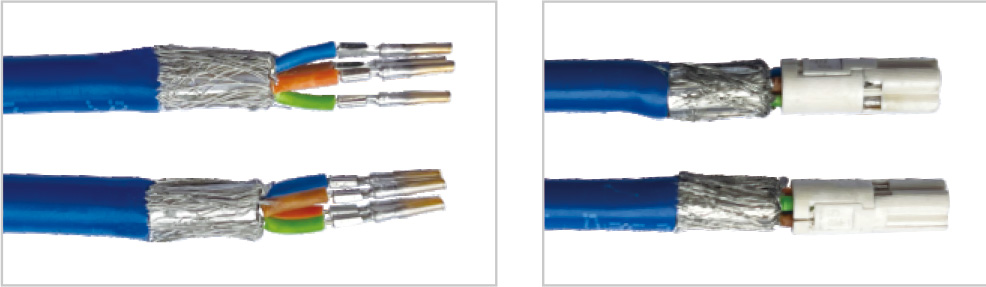

三、样线加工
四、产品参数
|
设备名称 |
WG-9110HSD/VEH |
|
功能 |
手动上线，自动剥皮四芯线/两芯线，取线 |
|
操作方式 |
工控电脑+触摸屏操控 |
|
剥皮长度 |
15mm |
|
效率 |
HSD20S/PCS，以太网15S/PCS，具体产能根据人工放线速度而定 |
|
适用线材 |
四芯线，HSD,以太网两芯线 |
|
电源 |
单相 AC220V 50/60HZ |
|
功率 |
2.2KW |
|
检测器 |
有压力检测，气压检测 |
|
尺寸 |
1650*1200*1950mm |
