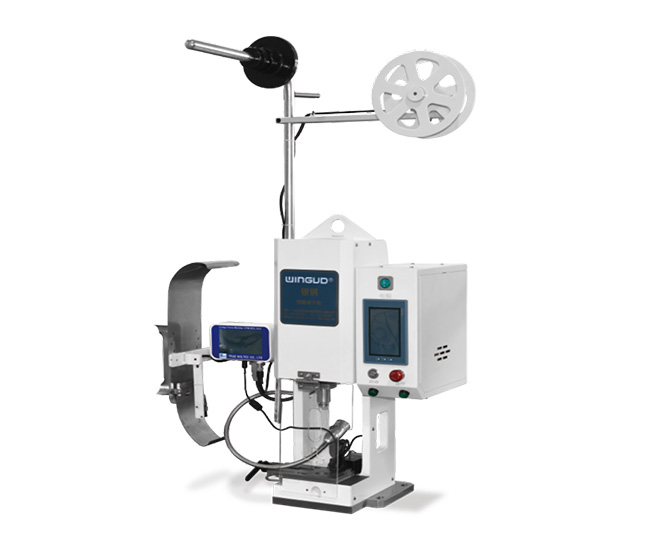

一、设备外观
二、功能特点
1.整体铸钢结构,强度高,刚性好；
2.双伺服电机控制,一伺服负责压接,二伺服电机负责压接高度；
3.彩色触摸屏参数化设置，调节精度可达0.01,并有预压及保压功能；
4.安装模具类型：OTP横模、OTP直模、欧式气动模、2000型模具、TE模具、JST模具（不同类型模具需更换模头及底板）

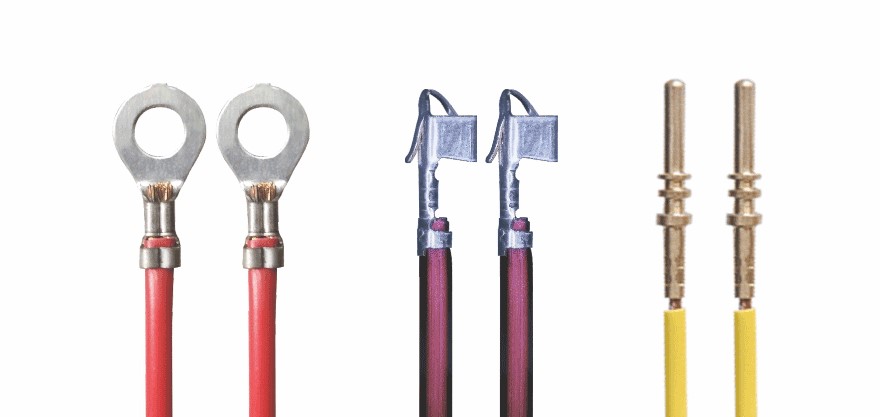

三、加工样线
四、设备参数
|
设备名称 |
WG-6302 |
WG-6304 |
WG-6308 |
|
功能 |
伺服压接(2T) |
伺服压接(4T) |
伺服压接(8T) |
|
工作压力 |
20KN |
40KN |
80KN |
|
压接方式 |
伺服压接 |
伺服压接 |
伺服压接 |
|
压接高度调节 |
伺服电机 |
伺服电机 |
伺服电机 |
|
高度调节范围 |
下4mm上10mm |
下4mm上10mm |
下4mm上10mm |
|
行程 |
30/40mm选配 |
30/40mm选配 |
30/40mm选配 |
|
数据储存 |
200组 |
200组 |
200组 |
|
功率 |
850W |
1.5KW |
2.5KW |
|
电源 |
单相 AC220V 50/60HZ |
单相 AC220V 50/60HZ |
单相 AC220V 50/60HZ |
|
尺寸 |
316x245x585(不含支架) |
308x360x720(不含支架) |
催幂塔10x270x720(不含支架) |
