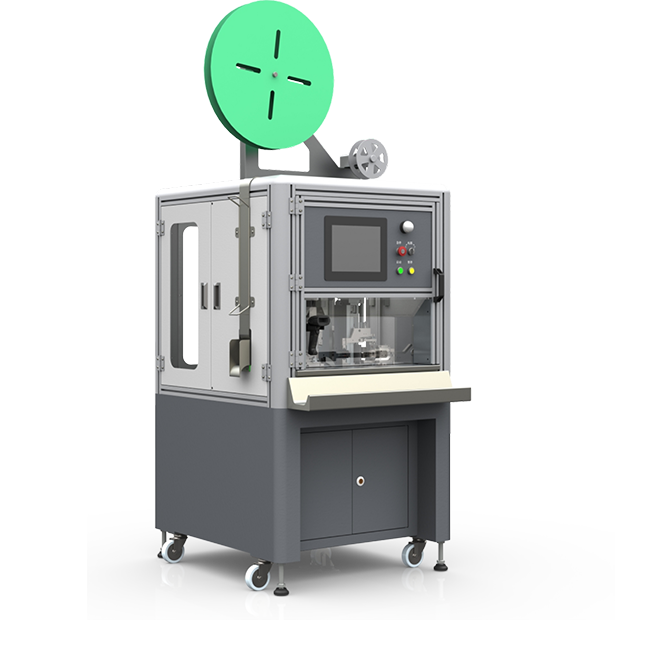

一、设备说明
穿栓剥打一体机是一款新型的自动穿栓剥皮打端设备，采用先进的伺服电机及单片机电脑控制系统，具备对接客户MES系统连接上位机条件;主要针对汽车线束，具有穿防水栓剥皮压接端子，是新能源汽车电力、仪表等的首选设备。
二、功能特点
1.触控屏参数化设置，采用自主研发控制系统配备高转速伺服驱动模组，工位衔接效率极高，尺寸精度控制稳定。
2.穿防水栓机构对应产品定制。
3.预留MES硬件接口。
4.压接机构集成剥线压接一体机构(模具为通用型可更换)，剥线长度小范围可调(压接压力监测为选配功能件)可根据客户要求设置处理权限。

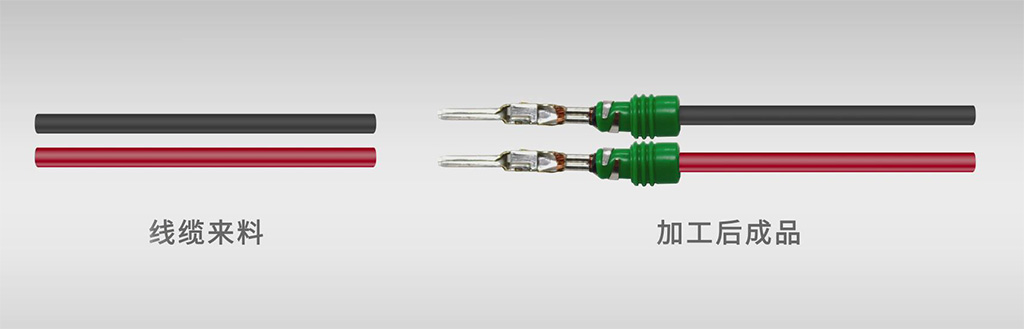

三、样线加工
四、设备参数
|
设备名称 |
WG-7203单线穿栓剥打一体机 |
WG-7204双线穿栓剥打一体机 |
|
机型 |
单线穿防水栓+剥外皮+端子压接 |
双线穿防水栓+剥外皮+端子压接 |
|
功能 |
0.3-6平方(可根据需求定制) |
0.3-4平方(可根据需求定制 |
|
线材加工范围(mm²) |
≤12 |
≤12 |
|
剥皮长度(mm) |
V刀切剥 |
V刀切剥 |
|
设备MES接口 |
具备数据可上传MES接口(串口232) |
具备数据可上传MES接口(串口232) |
|
清理导线外皮 |
气动输送器直接吸走 |
气动输送器直接吸走 |
|
触摸屏+控制系统一体 |
具备可存储程序、调用以及计数功能 |
具备可存储程序、调用以及计数功能 |
|
启动方式 |
按钮、自动感应开关都可使用 |
|
电源 |
单相 AC220V 50/60HZ |
单相 AC220V 50/60HZ |
|
功率 |
2.8KW |
2.8KW |
|
外形尺寸 |
1000X950X2000(长X宽X高)具体尺寸以实物为准 |
1000X950X2000(长X宽X高)具体尺寸以实物为准 |
