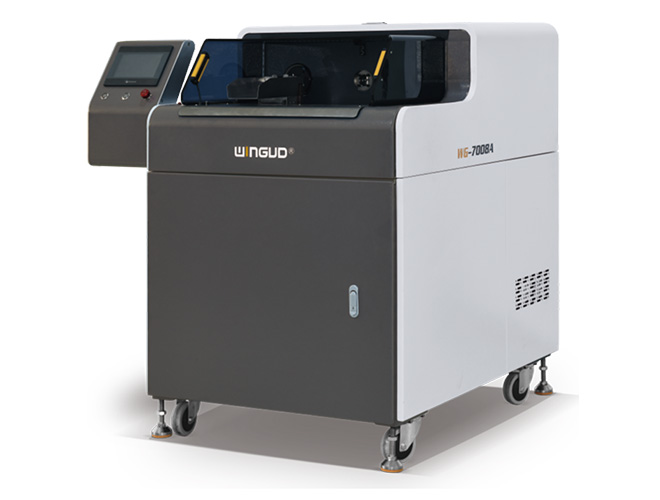

一、设备外观
二、功能特点
1.适用于新能源带编织的线材，采用XY轴平移式，线材一次装夹，尺寸稳定性高;
2.调节位置均电机控制，参数化设置，调节方便;
3.可保存500种程序配方;
4.预留MES连接硬件接口，可以连接MES系统;
5.可依据产品需求，关闭其中某项功能自由组合，各功能如下
①旋切剥外皮和铝箔 ②切编织 ③翻编织 ④剥內皮 ⑤刷编织 ⑥CCD检测 ⑦不良品裁切
WG-7008A ①剥外皮和铝箔 ②切编织 ③翻编织 ④剥内皮
WG-7008J①剥外皮和铝箔 ②切编织 ③翻编织 ④剥内皮 ⑤CCD检测 ⑥不良品裁切(定制选配)
WG-7008SQ ①剥外皮和铝箔 ②切编织 ③翻编织 ④剥内皮 ⑤刷编织(正刷和反刷均可)
6.CCD可以依据要求打开关闭，不良品裁切为定制选配功能。

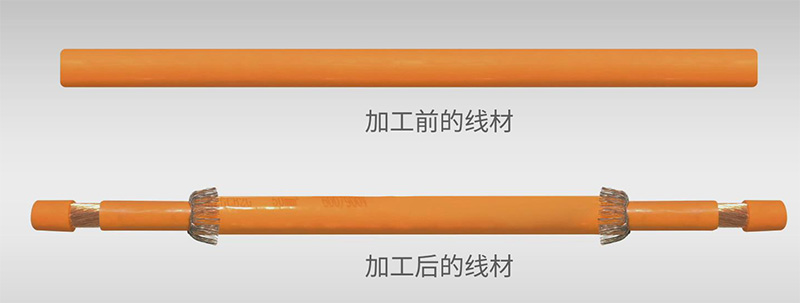

三、样线加工
四、设备参数
|
设备名称 |
WG-7008A |
WG-7008-FB01 |
WG-7008J |
WG-7008SF |
|
功能 |
剥外皮+去铝箔+剪编织+翻编织+剥内皮 |
剥外皮+去铝箔+剪编织+翻编织+剥内皮 |
剥外皮+去铝箔+剪编织+翻编织+剥内皮+CCD检测+不良品裁切 |
剥外皮+去铝箔+剪编织+翻编织+剥内皮+刷编织 |
|
线材加工范围 |
3-95平方电缆 |
3-120平方电缆 |
3-120平方电缆 |
3-120平方电缆 |
|
内外剥皮长度 |
≤130mm |
≤280mm |
≤200mm |
≤200mm |
|
屏蔽保留尺寸 |
5mm-30mm |
5mm-30mm |
5mm-30mm |
5mm-30mm |
|
电源 |
单相 AC220V 50/60HZ |
单相 AC220V 50/60HZ |
单相 AC220V 50/60HZ |
单相 AC220V 50/60HZ |
|
功率 |
1.5KW |
2.5KW |
2.8KW |
2.8KW |
|
尺寸 |
1200*800*1200mm |
1600*870*1254mm |
1600*1200*1450mm |
1500*1100*1450mm |
