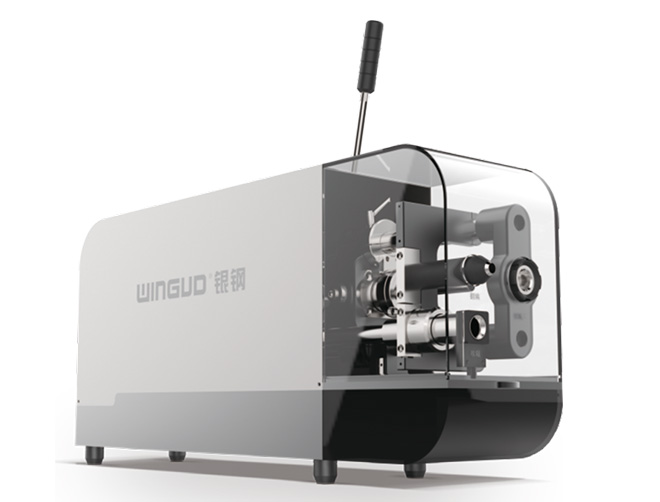

一、设备外观
二、功能特点
1.手动操作切编织网;
2.WG-9009F WG-9009M配备真空吸铜沫残留和手动翻编织网功能;
3.裁切长度可调节，参考标刻度调节所需长度即可;
4.可根据线缆多次裁切。裁切长度可根据需求定制，最长400mm;
5.此设备针对电缆线编织网裁切、设备操作维护简单;
6.预留MES硬件接口;
7.根据线缆定制切编织和翻编织刀管。
8.产品广泛应用于新能源电动汽车、充电桩、光伏能源、轨道交通等线束领域、是我公司自主研发的新一代线束加工设备之一。人性化的设计、操作简单、高品质、高效率。

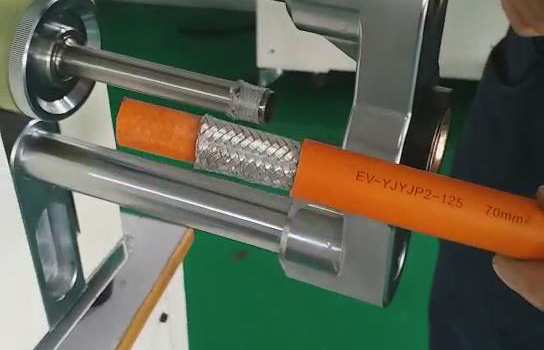

三、样线加工
四、设备参数
|
设备名称 |
WG-9009A |
WG-9009F |
WG-9009M |
|
功能 |
切编织 |
切编织、翻编织、吸铜沫残留 |
切编织、翻编织、吸铜沫残留 |
|
适用线材 |
2.5-95mm²已剥外皮铝箔电缆线(95平方以上可定制) |
2.5-95mm²已剥外皮铝箔电缆线(95平方以上可定制) |
2.5-95mm²已剥外皮铝箔电缆线(95平方以上可定制) |
|
切编织长度 |
5-120mm |
5-120mm |
5-60mm |
|
最大翻编织长度 |
30mm |
30mm |
30mm |
|
电源 |
无需用电 |
单相 AC220V 50/60HZ |
单相 AC220V 50/60HZ |
|
放线方式 |
手动放线 |
手动放线 |
手动放线 |
|
尺寸 |
1000*290*760mm |
1000*340*760mm |
700*340*650mm |
|
重量 |
67KG |
72KG |
55KG |
